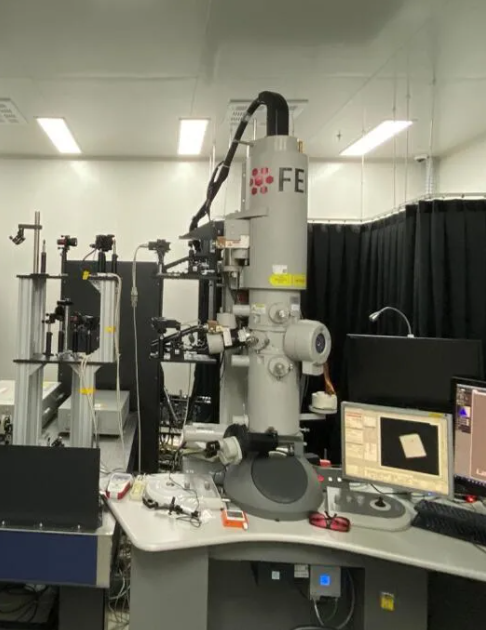

超快透射电子显微镜 



基本信息

品牌:FEI/ThermoFisher

型号:Tecnai G20 20 TWIN UEM

产地:捷克

设备联系人:李老师

  

主要用途

超快透射电子显微镜(UTEM)结合了超快激光技术与透射电子显微成像技术,其核心优势在于同时实现百飞秒级时间分辨率和纳米级空间分辨率,能够捕捉材料在极端时间尺度下的微结构动态演化过程。该设备配备有Gatan单倾杆、双倾杆、DENS原位单倾加热样品杆及Protochips液体杆等多种测试样品杆。
该仪器主要用于观测超快激光激发的材料晶格超快动力学及位移型相变,电子束与激光诱导条件下材料在真空或液相下的结构演化,以及材料随温度变化的相变行为。

  

设备性能

1.频闪模式重复频率:1Hz-1MHz

2.加速电压:200kV

3.时间分辨率:<450fs

4.空间分辨率:<3nm

  

使用要求

具体要求请联系设备负责人

  

设备原理示意图

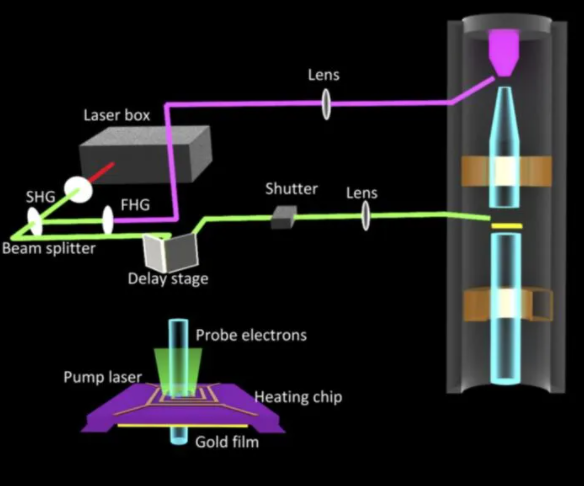

分光镜(Beam splitter)将二倍频后的激光脉冲分为两束,一束直接照到样品上,另一束四倍频后照到灯丝上,通过控制延迟线上中空回射镜的位置,来实现电子束与激光束之间的时间延迟,从而实现超快电子显微学表征。
  

应用示例

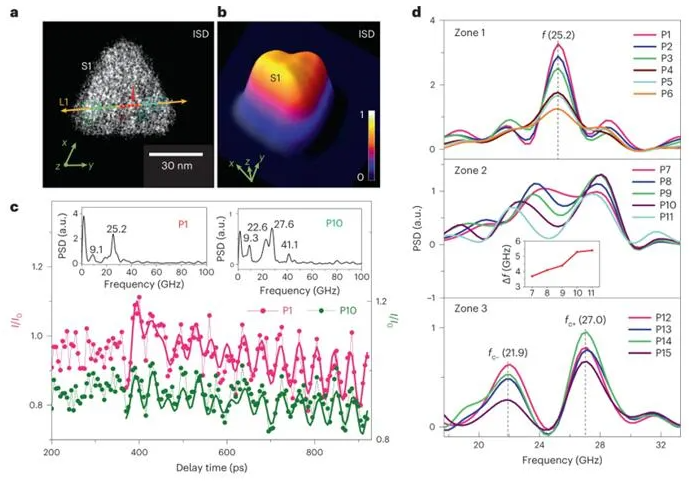

金纳米柱在Si3N4的颗粒声学声子震荡行为的超快电子显微表征。(a) 强度标准偏差图。(b) a图中强度标准偏差图相对应的三维强度图。(c) aP1P10位置的图像强度随延迟时间的变化曲线。(d) a中不同位置的震荡频率。 
